Ensight

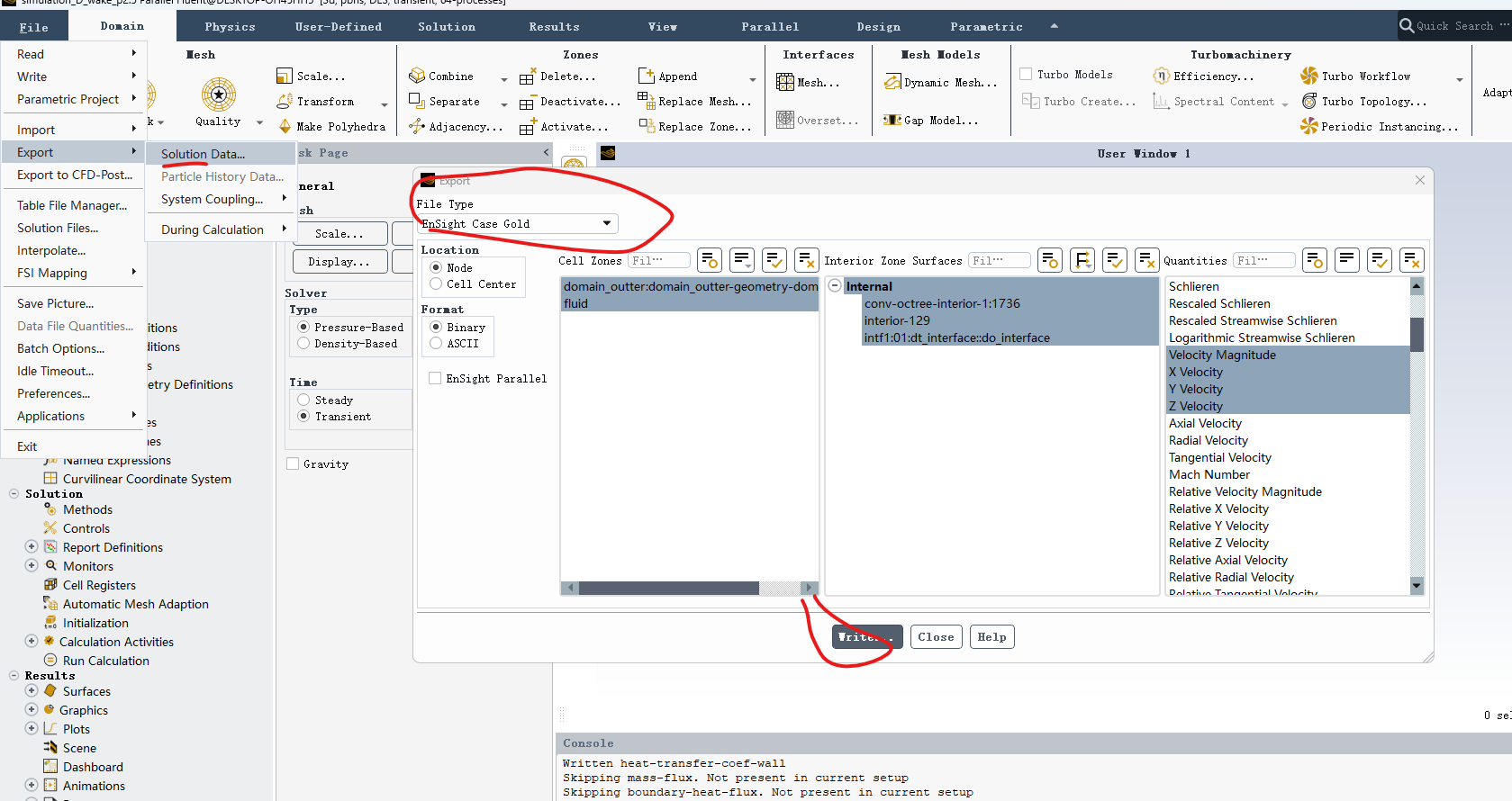

从fluent中导出encase

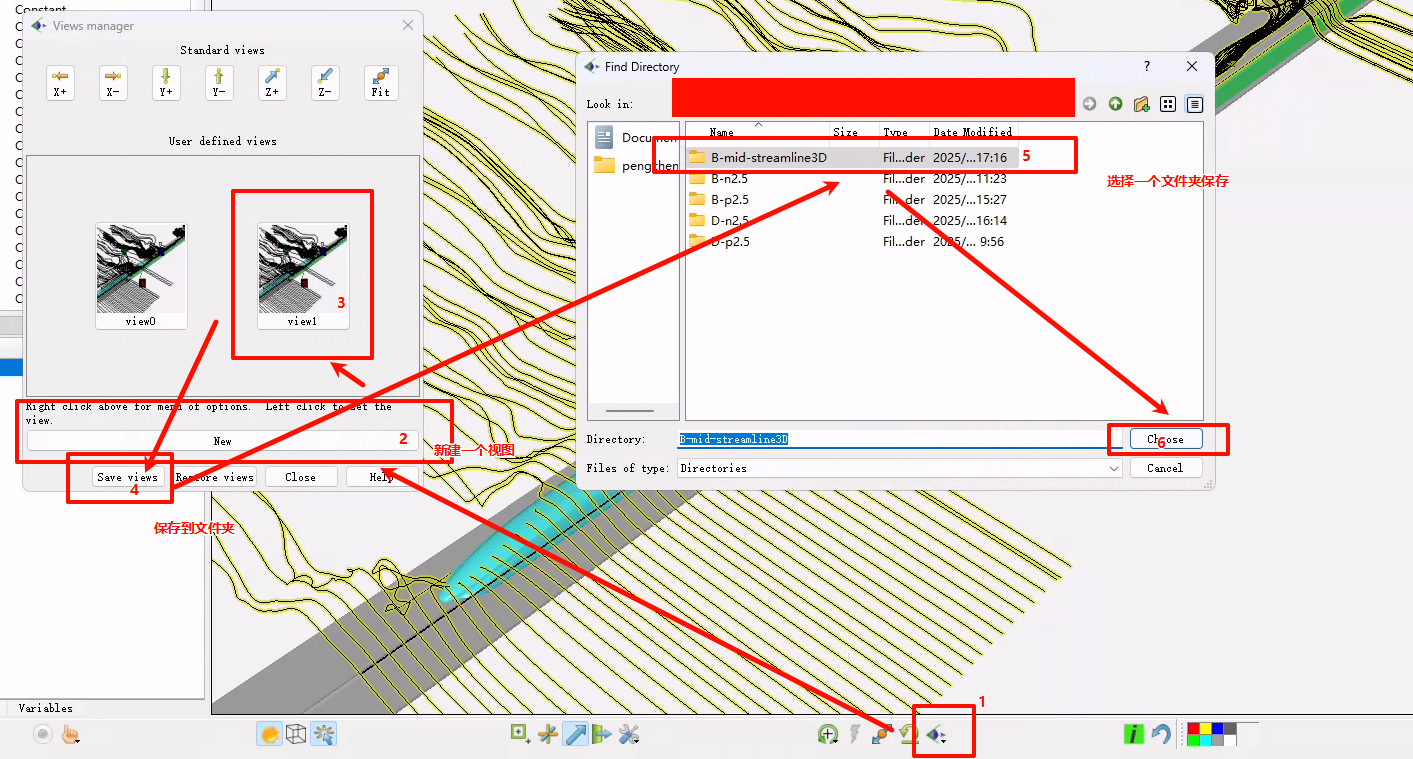

保存调整后的视图

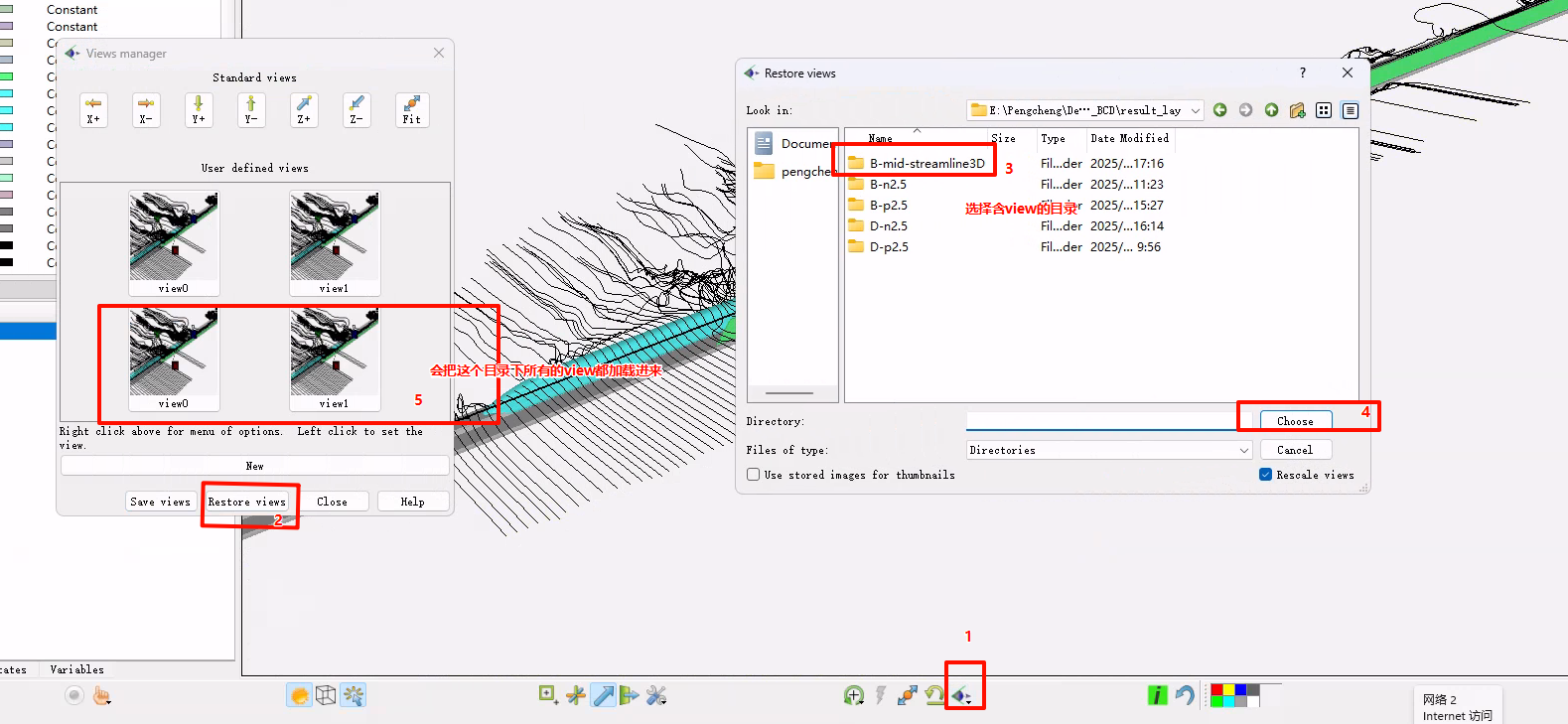

类似于tecplot里的view中的rotate具体参数记录以保存视图，ensight的保存视图的方法如下

此文件夹就会保存视图文件

重新加载view，会把当前目录下所有的view文件都加载进来。

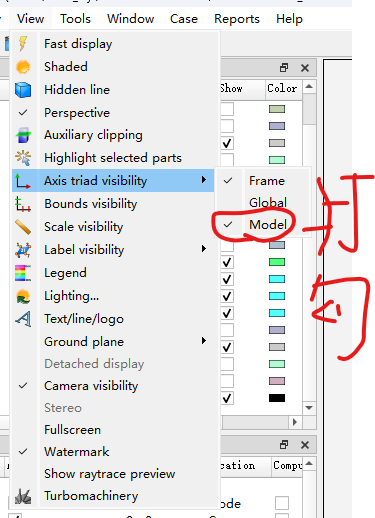

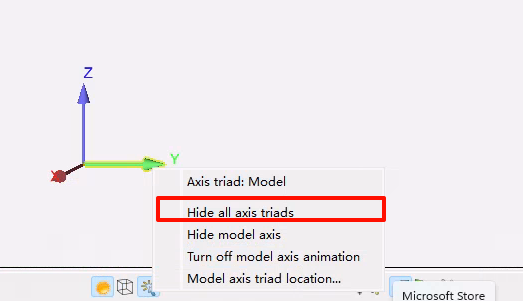

坐标轴的隐藏与调出

这样可以方便保存图片

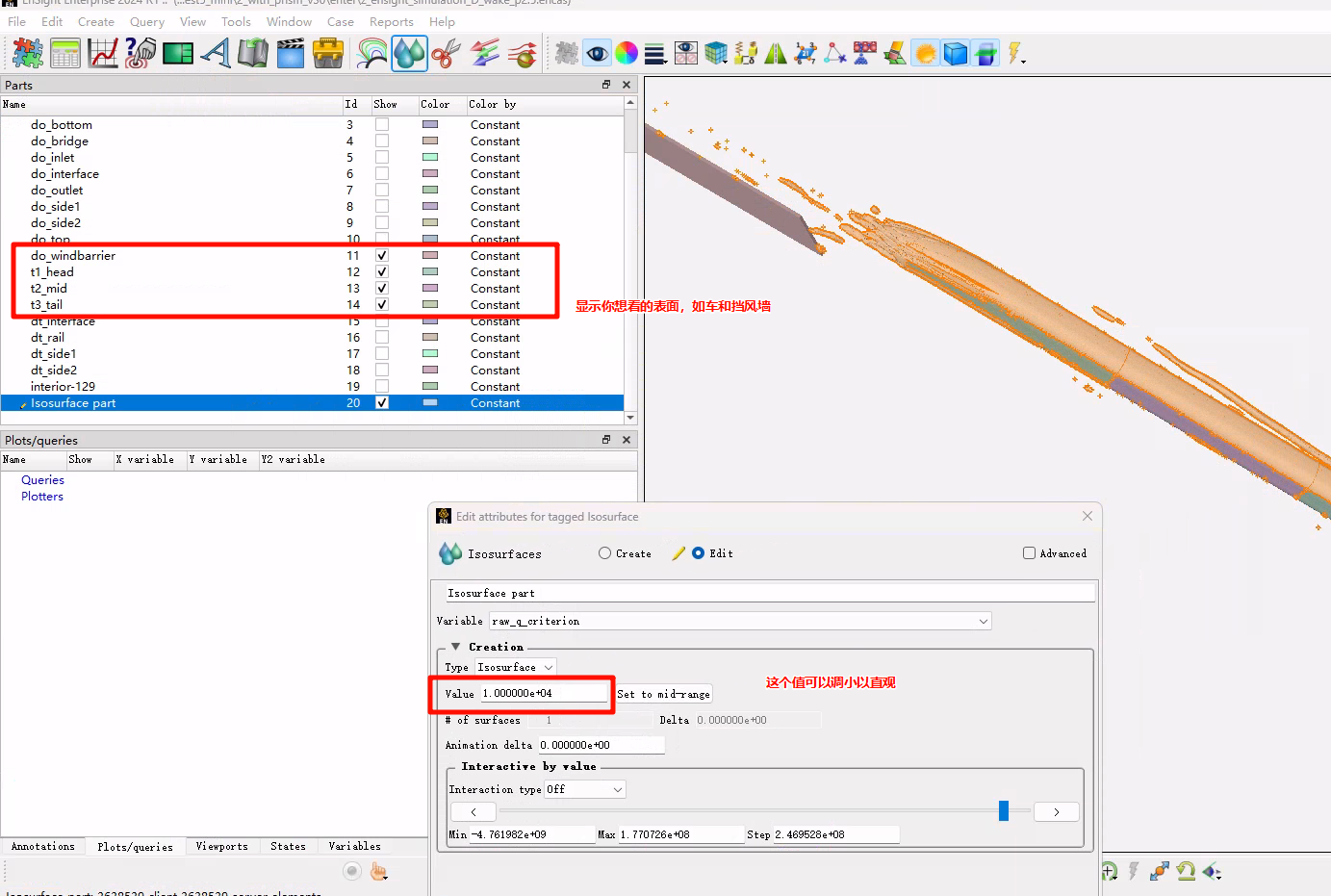

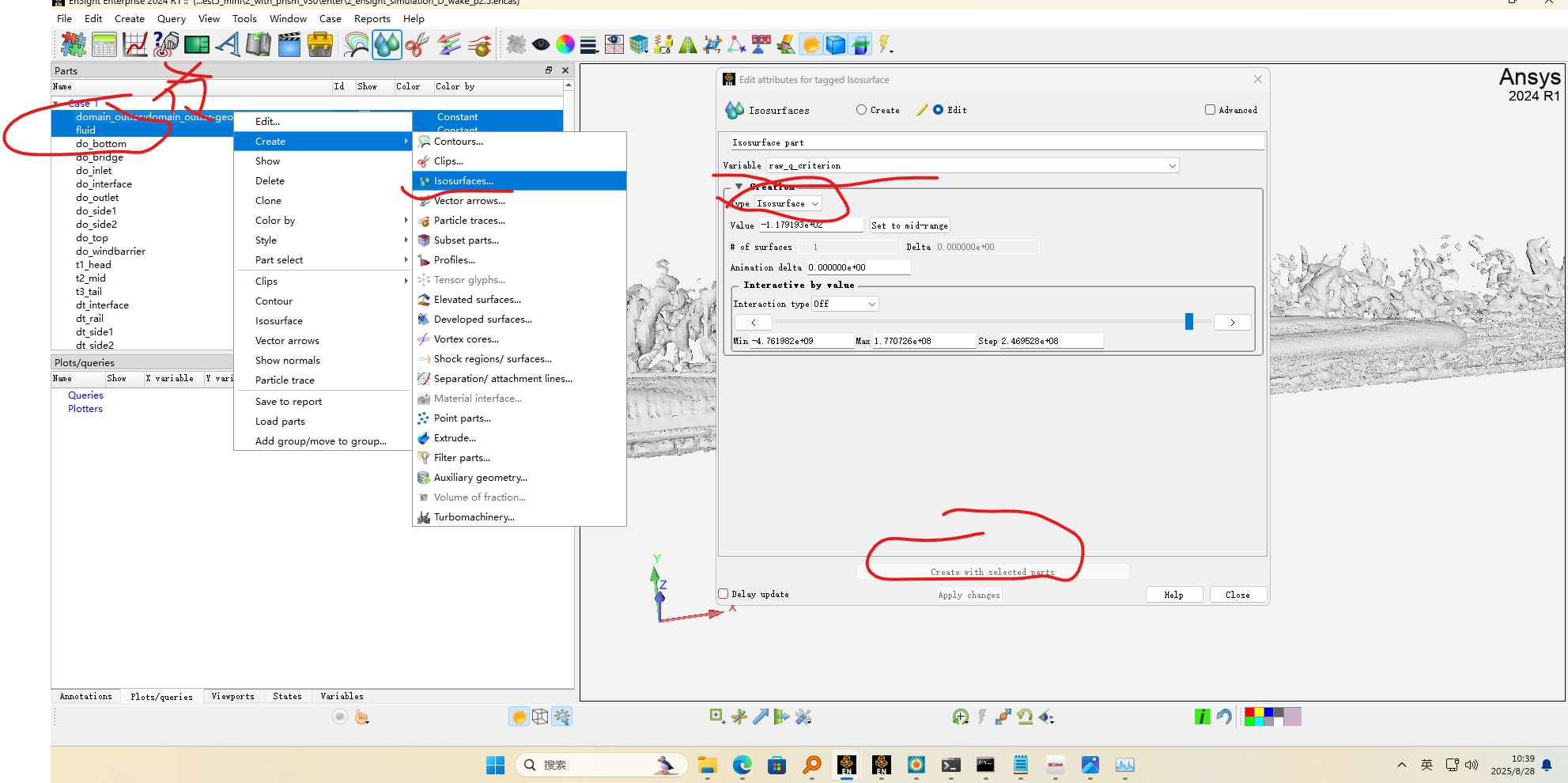

ISO-surface （Q等值面）

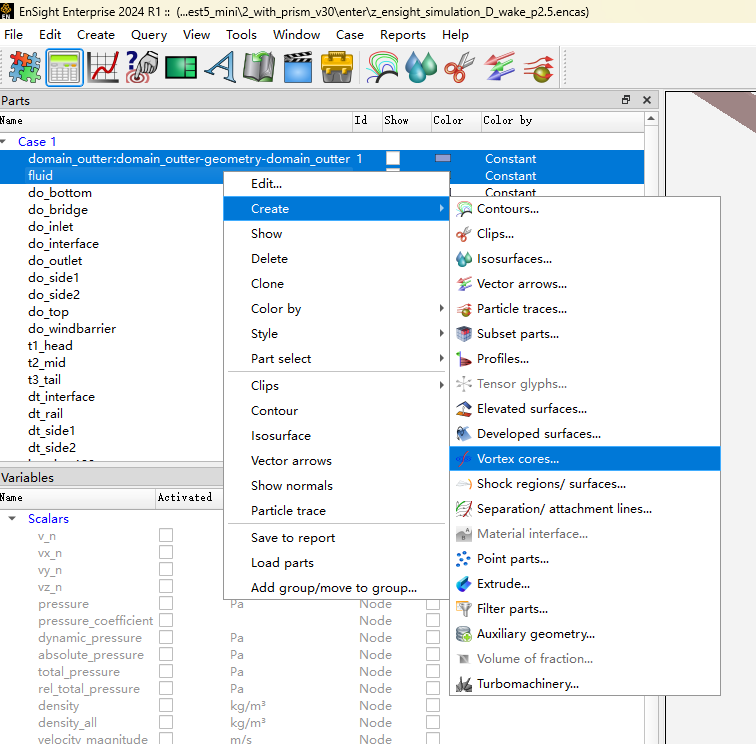

右键domain创建

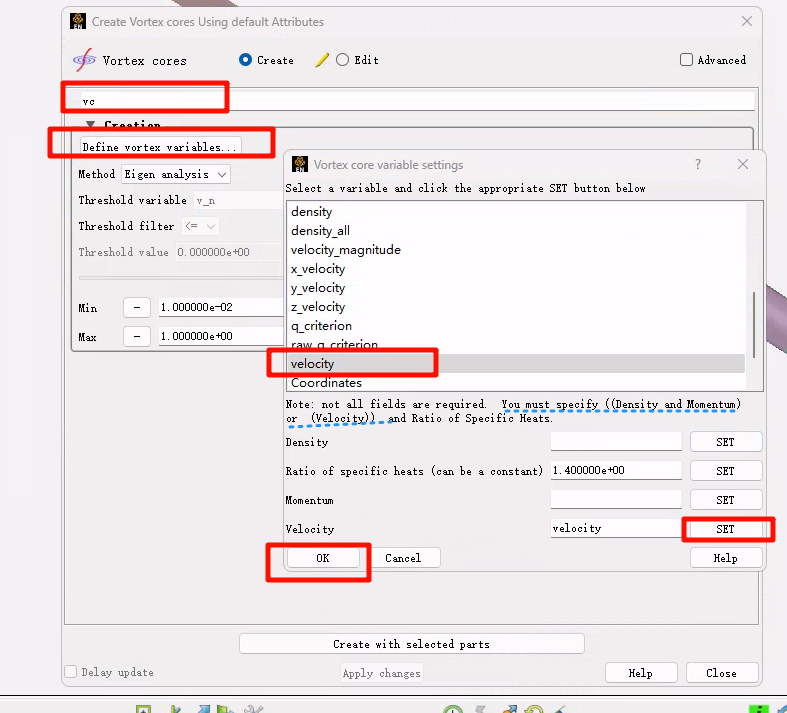

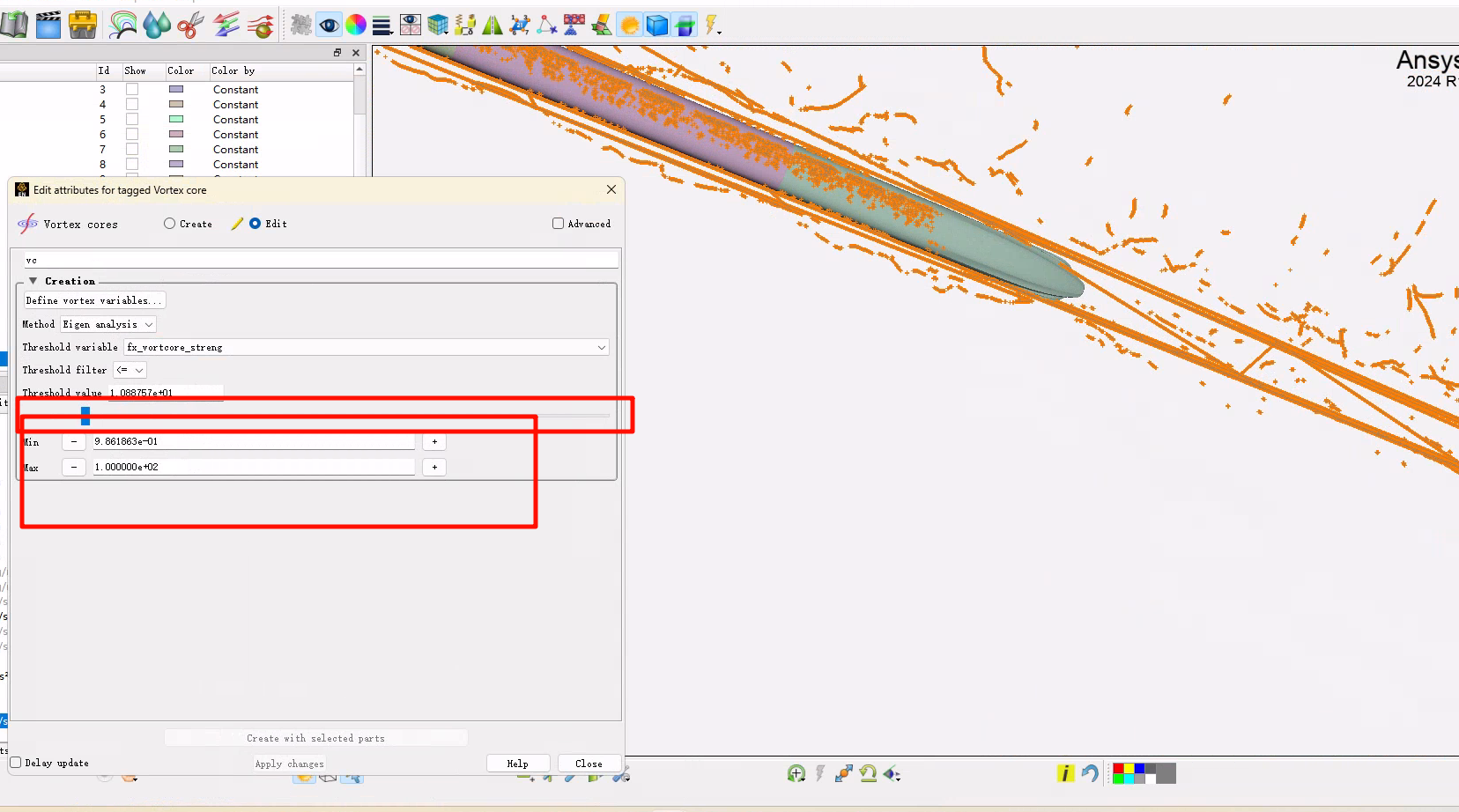

vortex core 涡核

调值，更改密度

流线发射 Streamline Emitted （从某一条指定直线处发射流线）

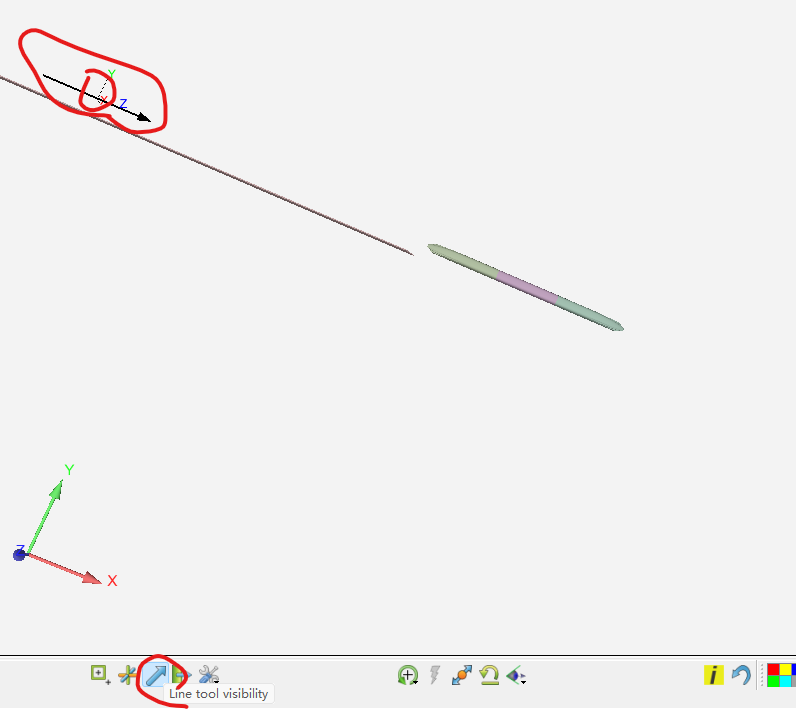

打开line tool visibility，跳出箭头，可以鼠标拖动其中心以拖动位置

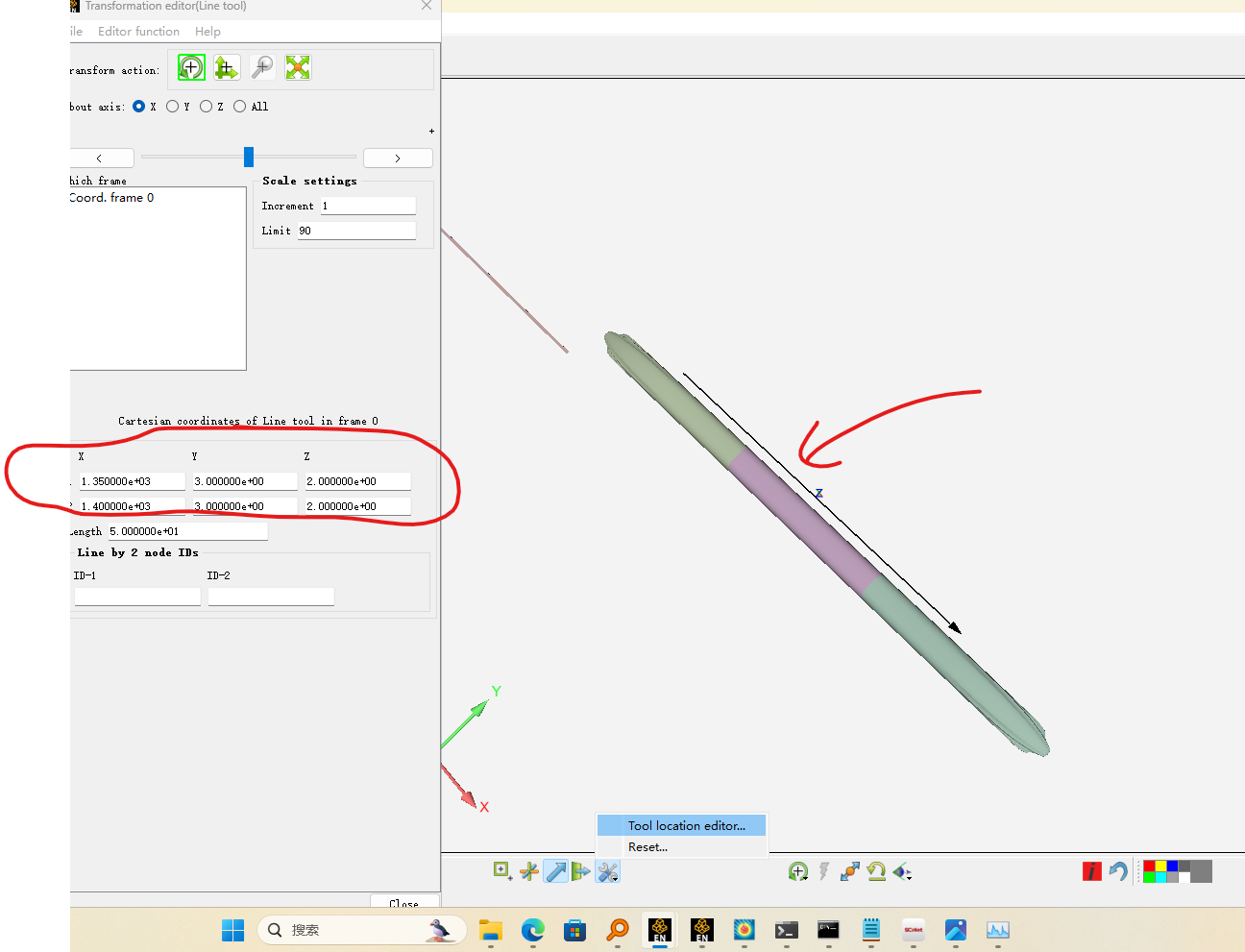

可以使用tool location editer精确定位其位置。请注意，此Line不可以超出computational domain。

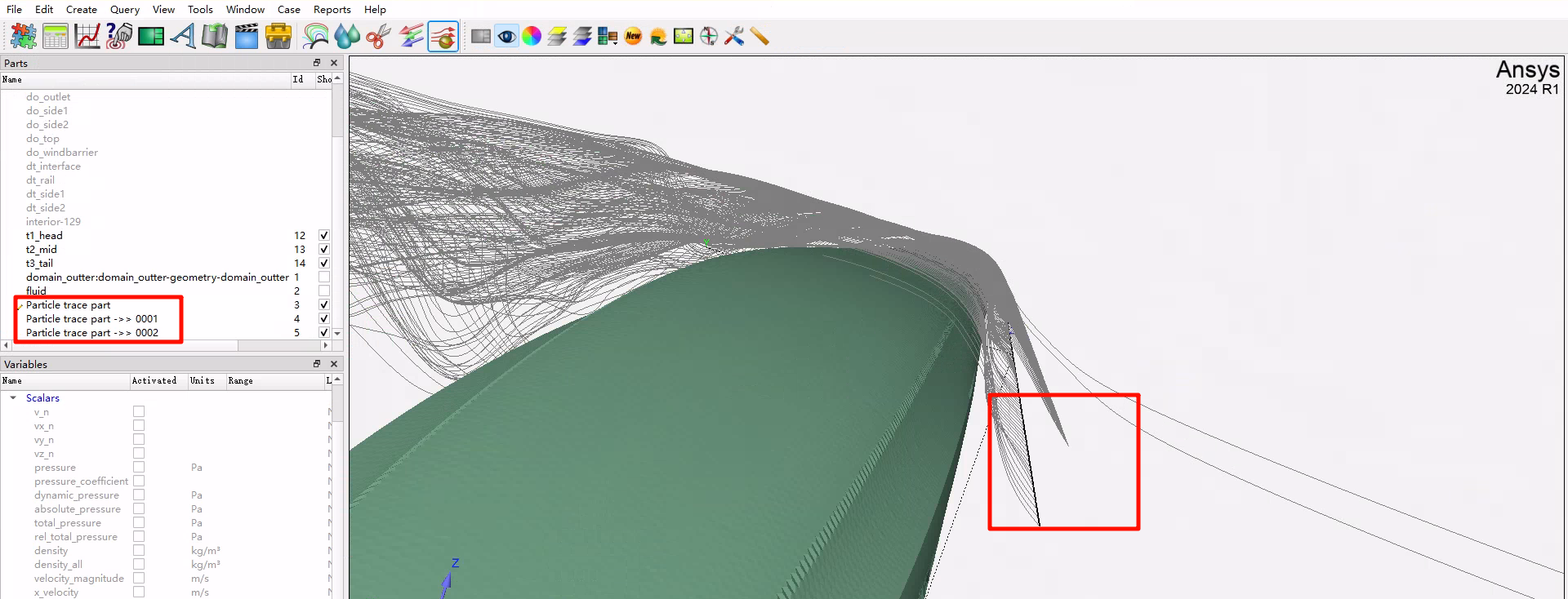

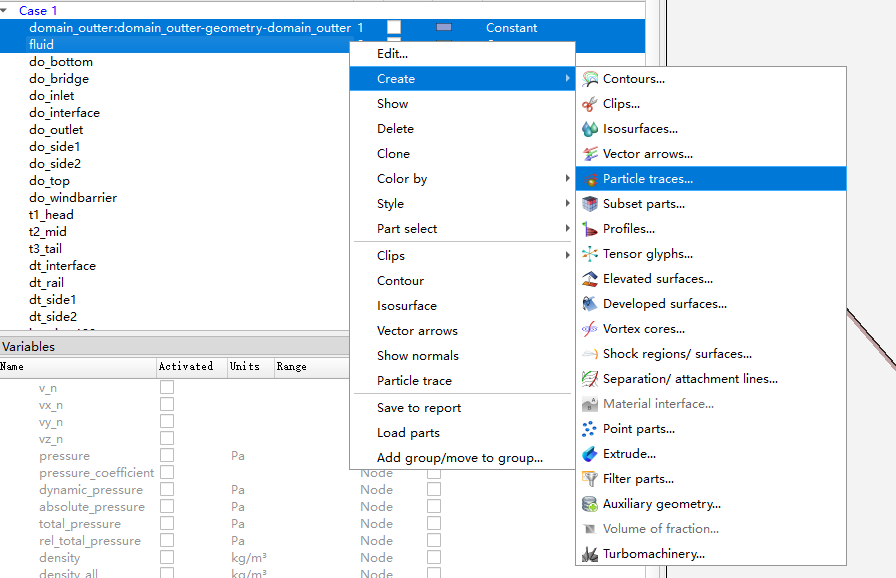

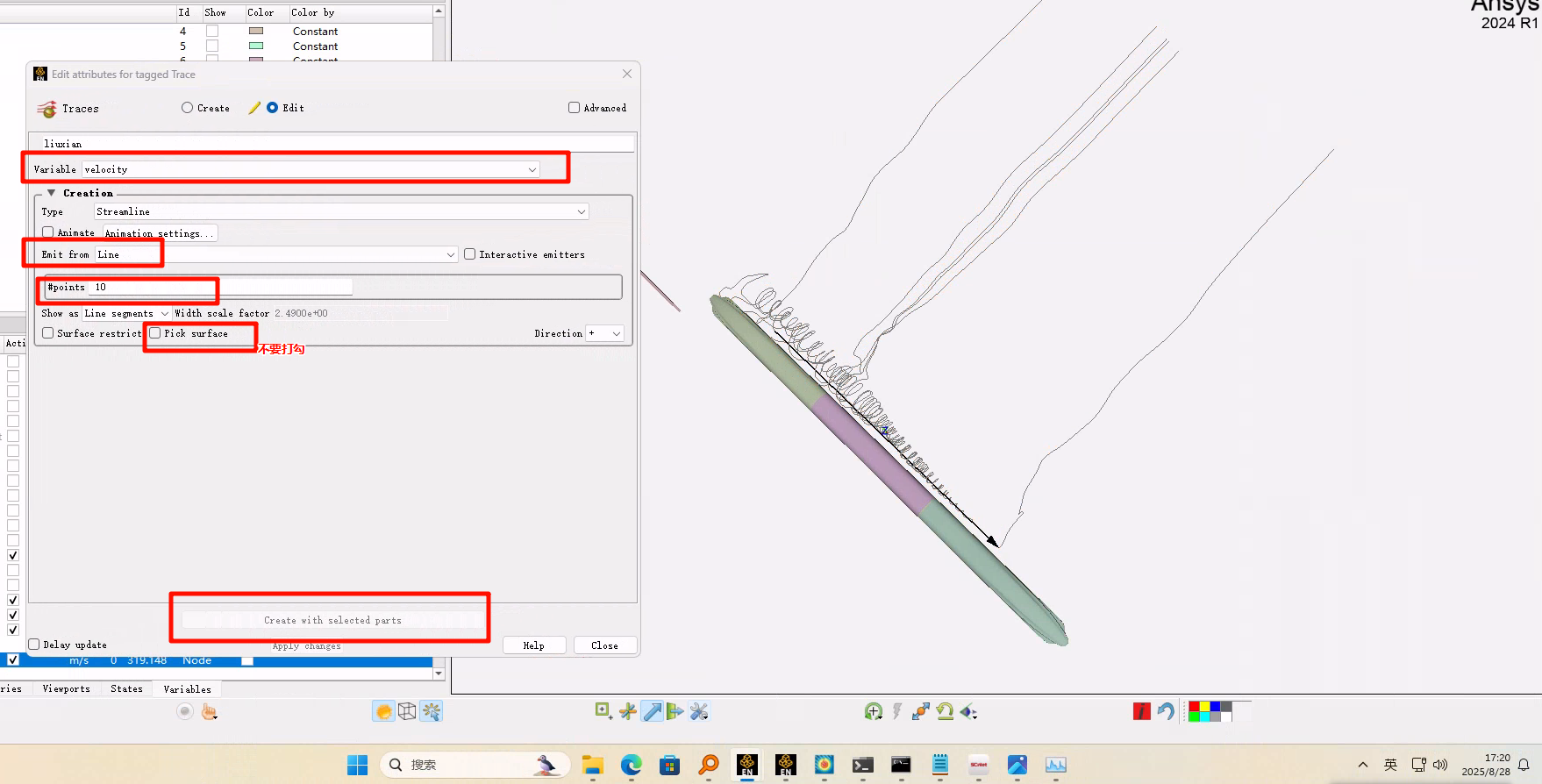

创建流线

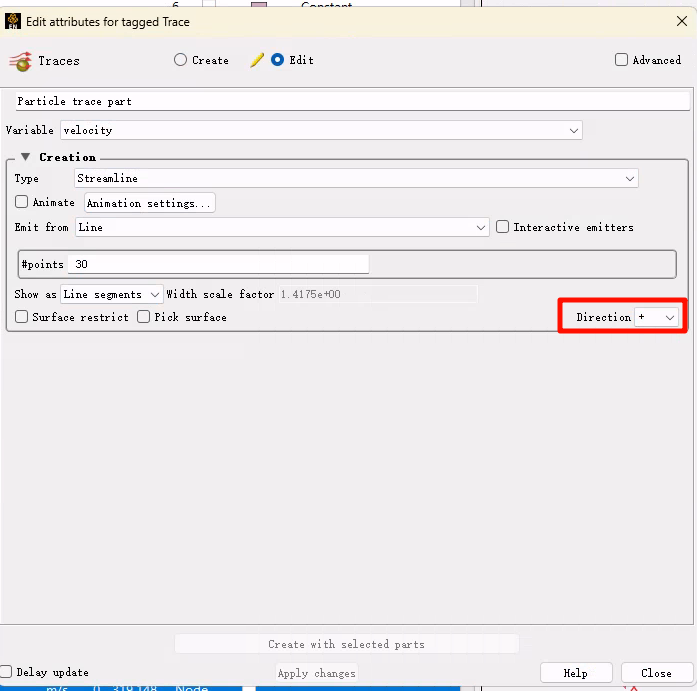

方向（Direction）可选为“+/-”，这样就可以同时在Line的两边发射，然而，这只能针对于单核的Ensight生效，多核的不生效哦。

你可以在tool location editer继续更改Line的位置，重复着一创建过程，创建更多的流线簇。

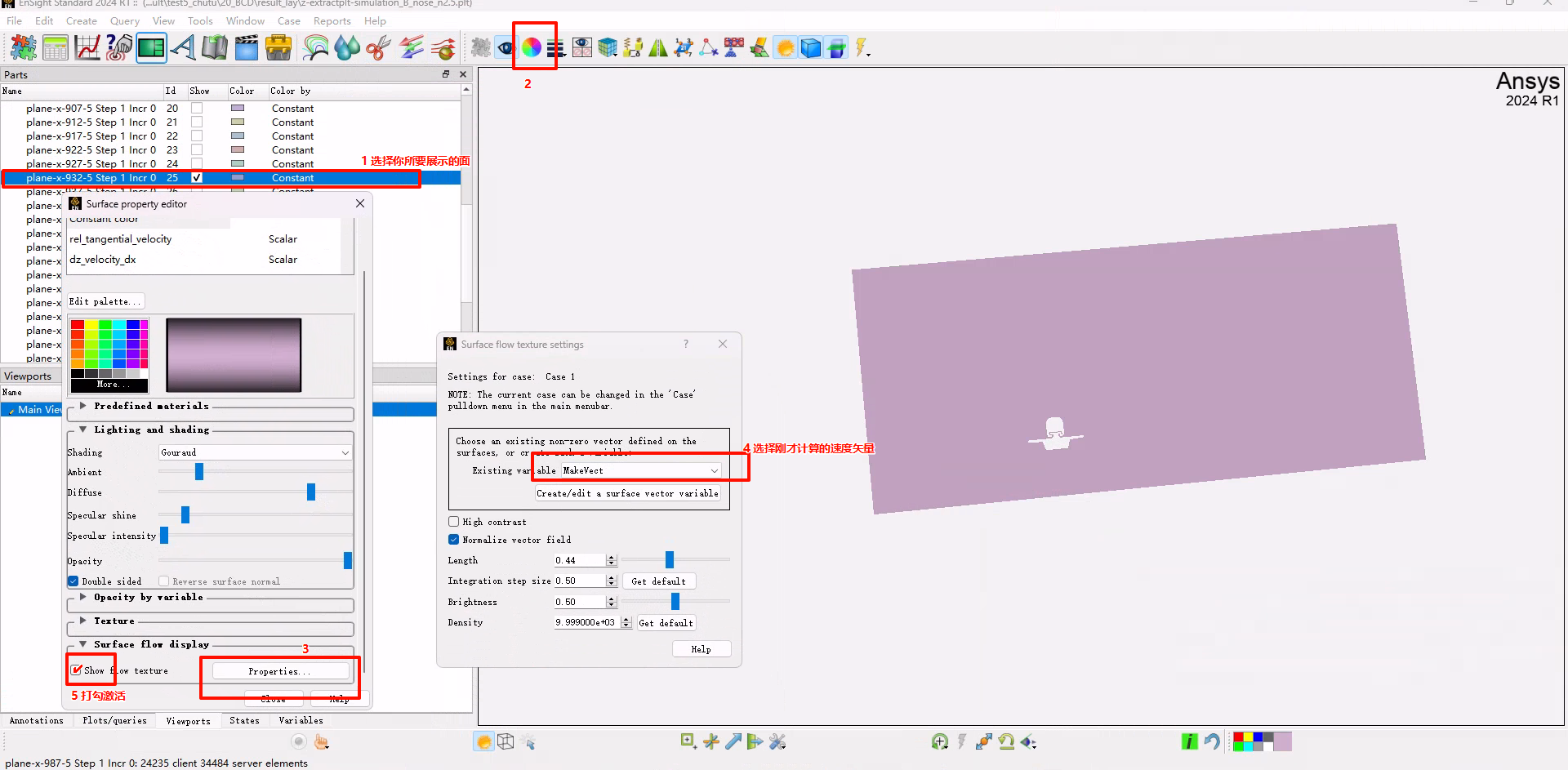

线卷积积分

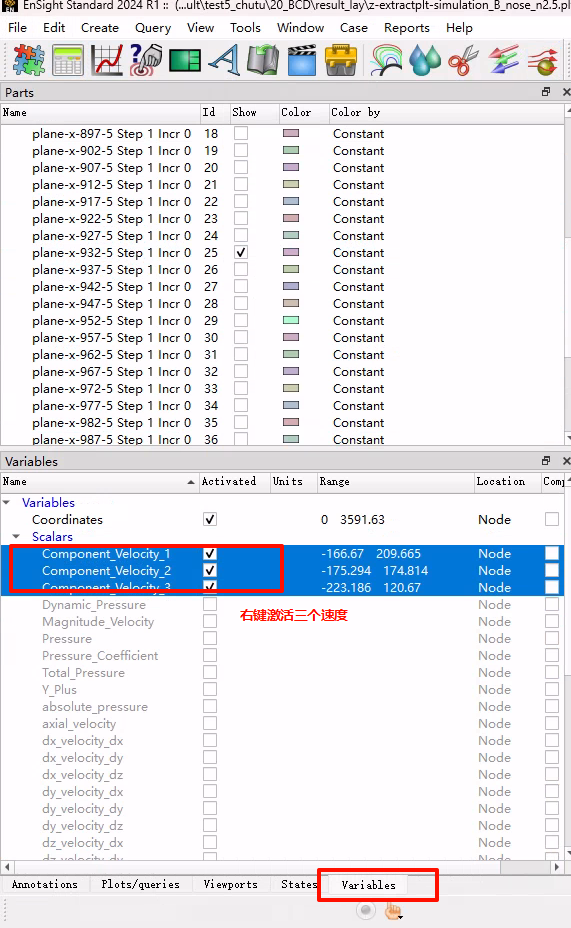

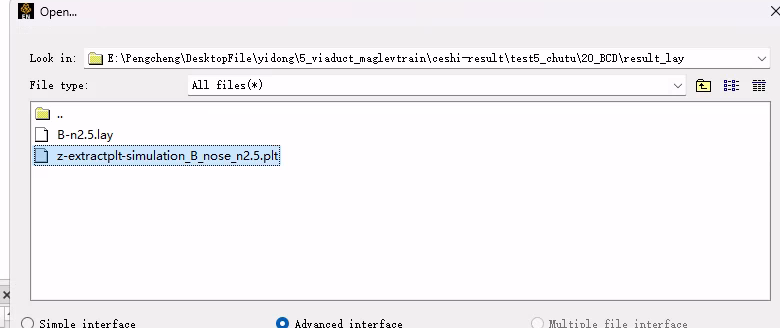

首先，导入面即可，一般是fluent导出tecplot的plt文件所包含的面，如：

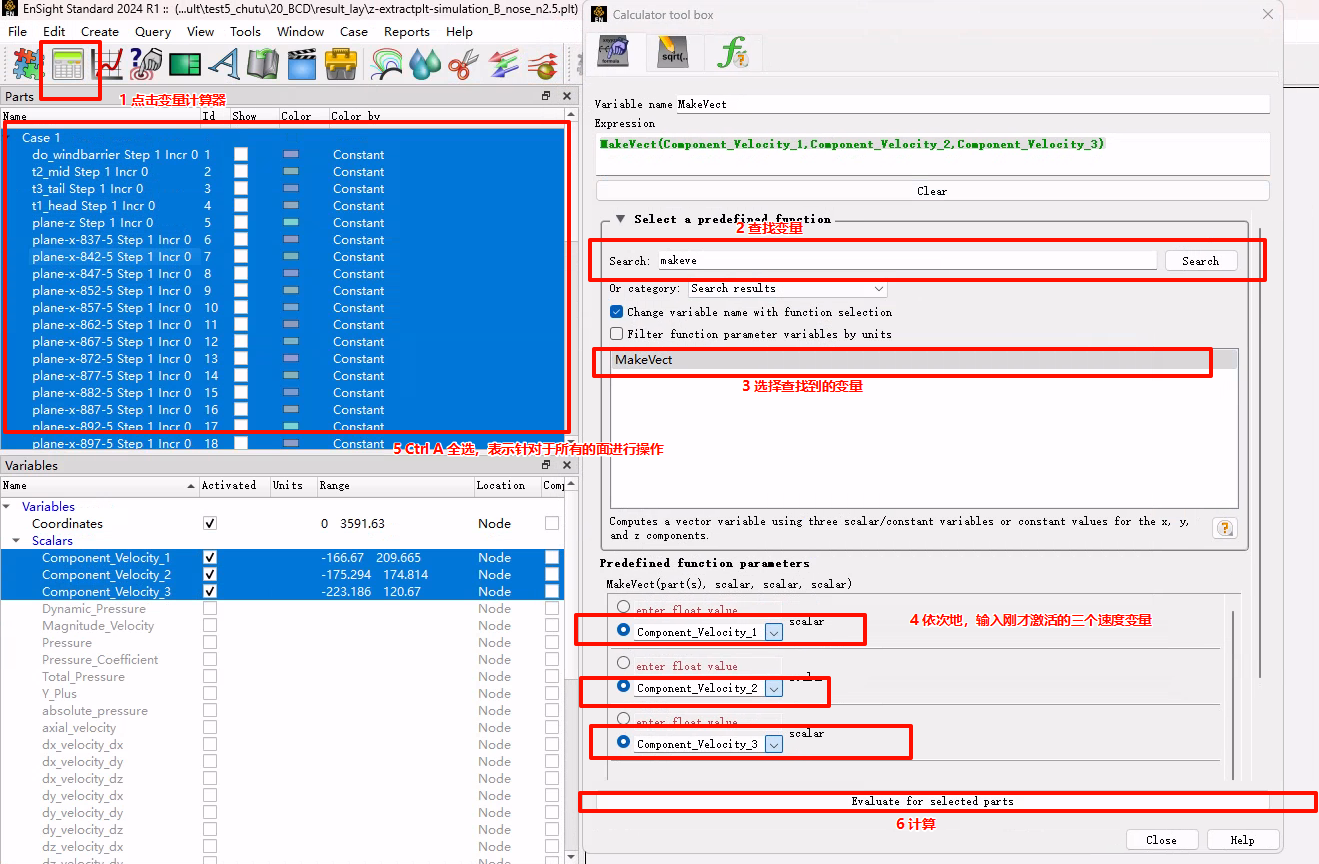

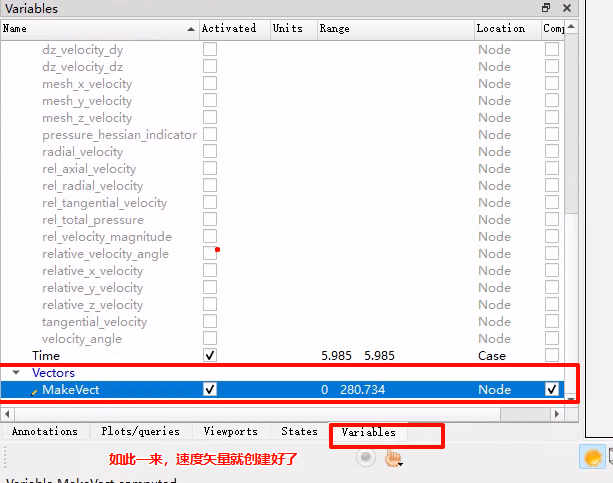

由于导入二维面而非体的话，本身不带适量，而需要计算

---------------------------------------插入线---------------------------------------------------------------------------------------

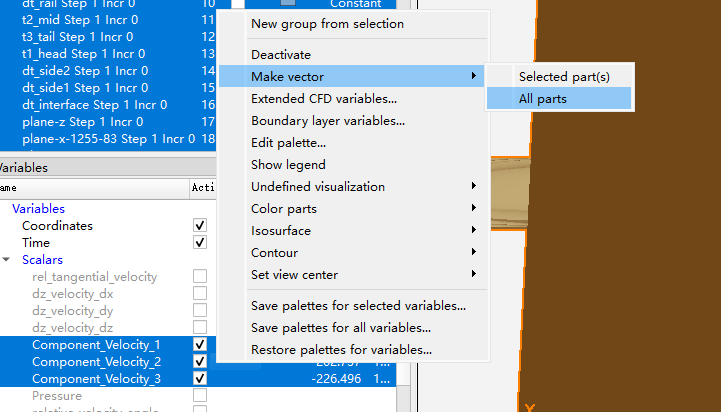

上面两个图，还有另一个更简单的方法

---------------------------------------插入线---------------------------------------------------------------------------------------

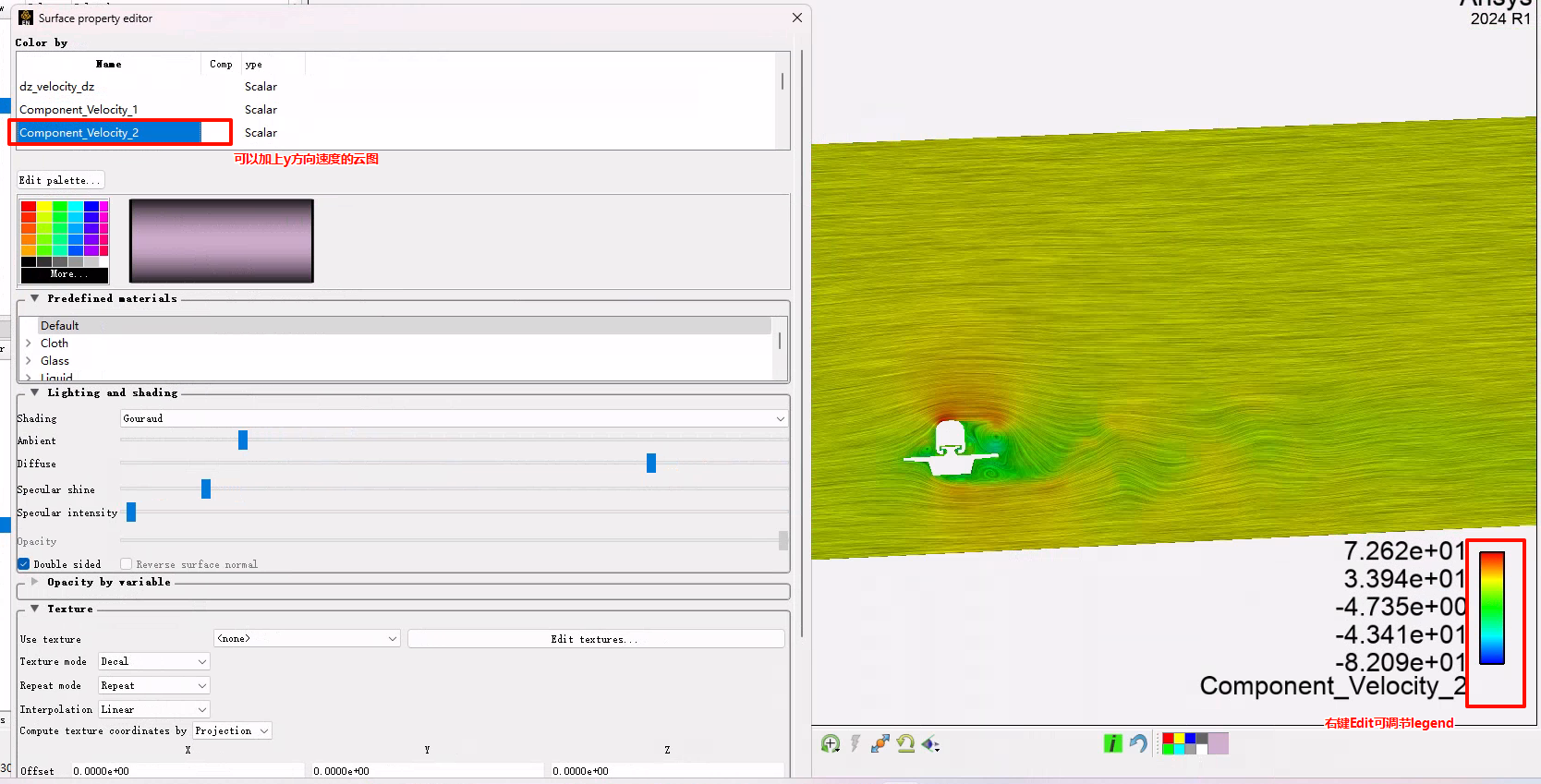

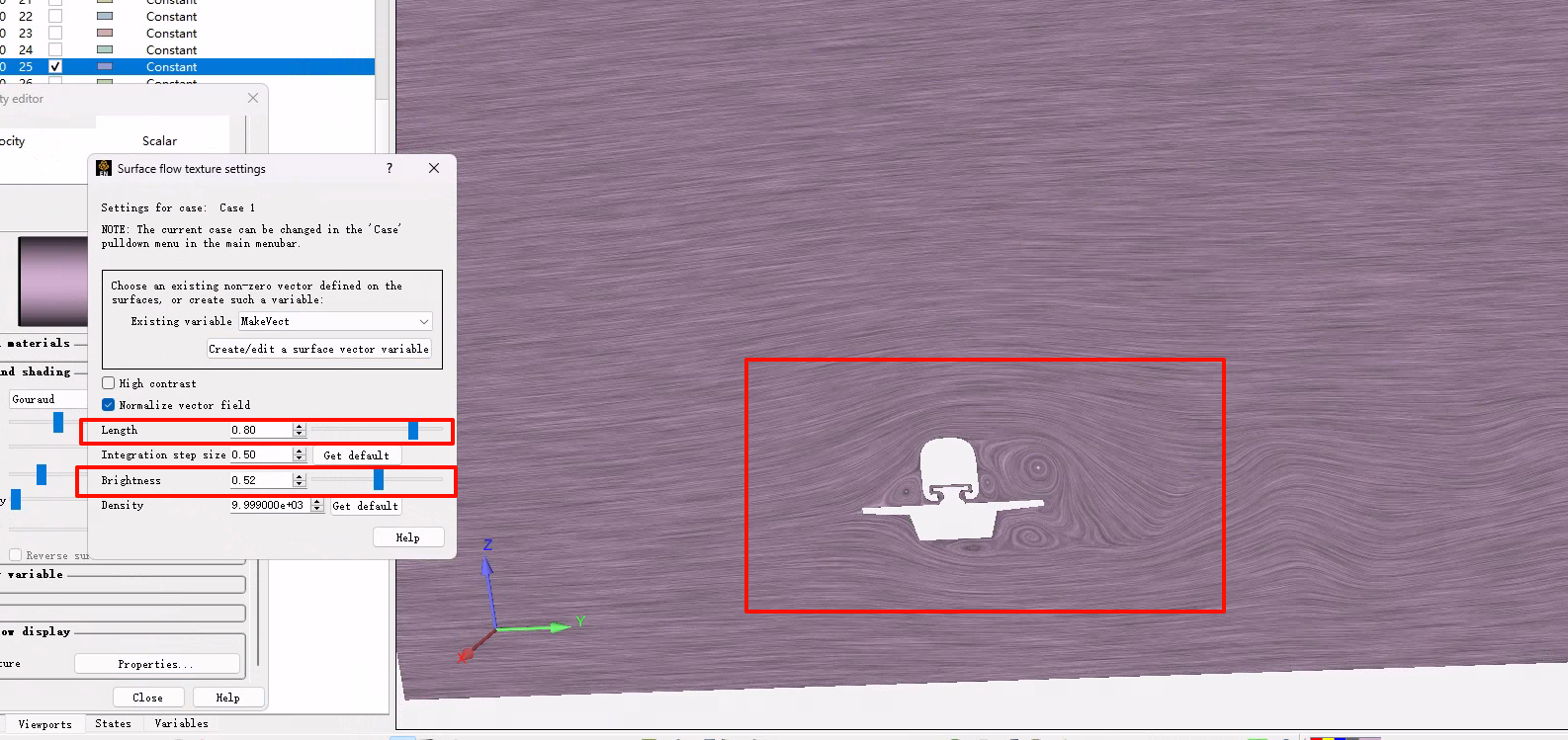

然后即可观测到流场结构，尤其是涡的结构。矢量长度以及明暗程度可以自行调节适应。

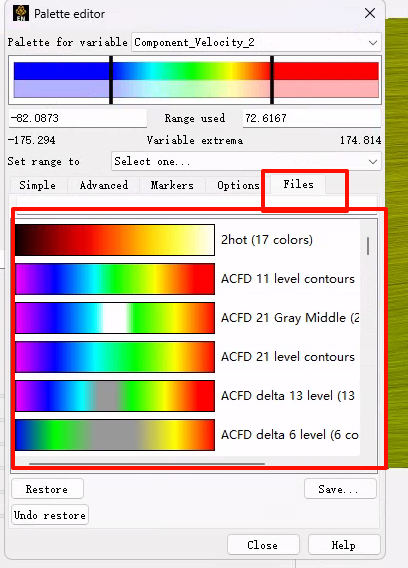

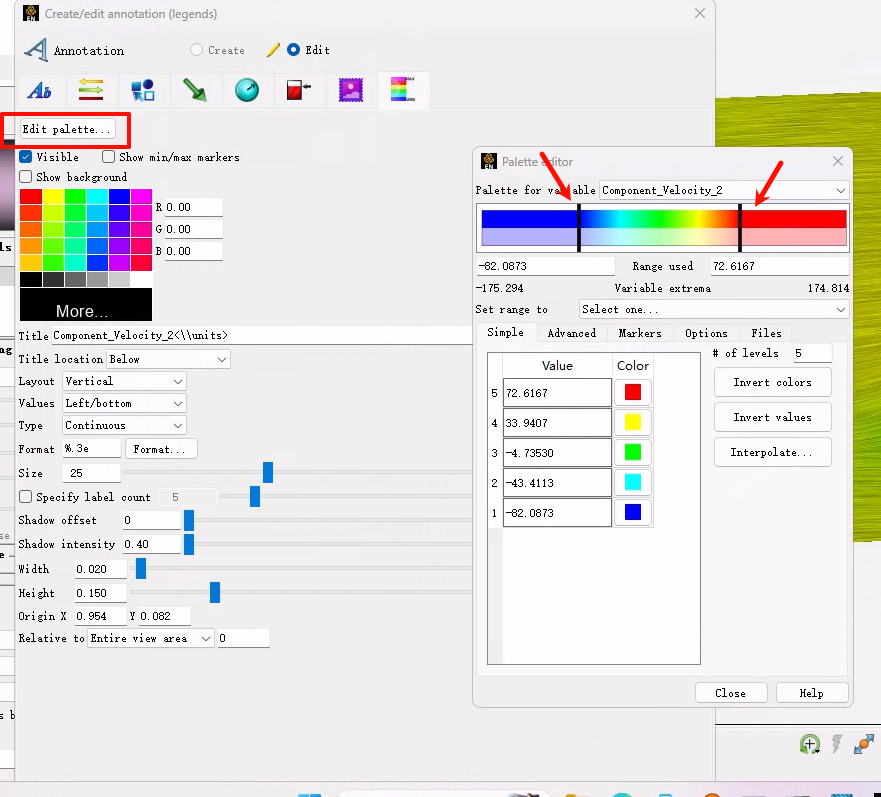

变更色系，而不一定是彩虹
